M7001和7002是为电子、计算机设备,导航设备、 移动测量设备和非操控面板的减振专门开发的产品;
两个产品在尺寸上和载荷上的差异,可以提供0.25kg-60kg的减振产品需求;

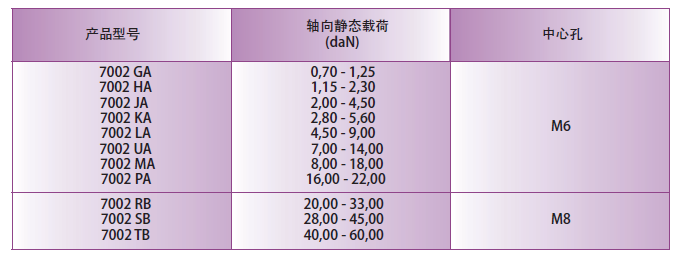

7002
固有频率:
轴向 7 - 10 Hz
径向 4,5 - 6 Hz
产品描述:
7002减振器由经表面处理的铝美合金外壳、底座和不锈钢中心轴组成。弹簧和不锈钢钢丝垫为其弹性体。
底座上有四个Ø 5.2的安装孔,螺纹孔位于中心轴上。
应用:
轴向固定频率为7-10 Hz,以及其全方位的运动限位装置确保7002减振器可用于电子/计算机设备,
导航设备、移动测量设备和非移动设备上操控面板的减振。其金属构造可使其运用于苛刻的环境条件中。

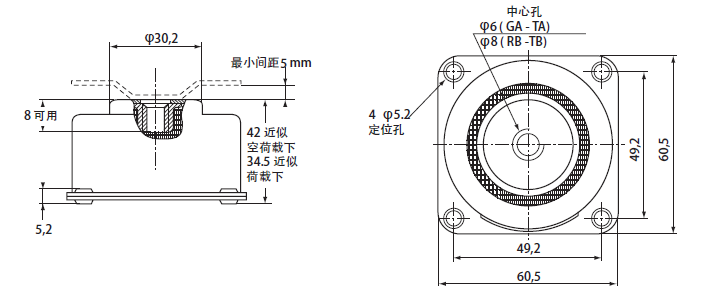

尺寸:
运行特征:
固有频率:
-轴向:7-10Hz 取决于载荷;
-径向:4.5-6Hz 取决于载荷;
共振放大系数:<4;
运行温度:-70℃到300℃;
固有频率下允许的最大激励为:±0.75mm;
结构强度可以承受最大载荷下连续10g的加速度;
冲击下位移范围:
-轴向:±6mm;
-径向:±5mm;
重量: 100-200g(大约,根据不同型号稍有差异);

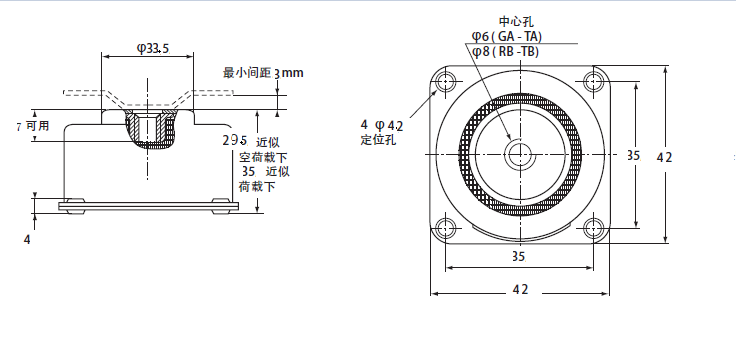

M7001
重量: 40g(大约,根据不同型号稍有差异)
固有频率:
-轴向:6-12Hz 取决于载荷
-径向:4-10Hz 取决于载荷
共振放大系数:<5
运行温度:-70℃到300℃
固有频率下允许的最大激励为:±0.4mm
结构强度可以承受最大载荷下连续10g的加速度
M7001 HC -载荷 0.25-0.45daN
M7001 JC -载荷 0.35-0.80daN
M7001 KC -载荷 0.70-1.50daN
M7001 LC -载荷 1.00-2.50daN
M7001 MC-载荷 2.50-4.50daN
