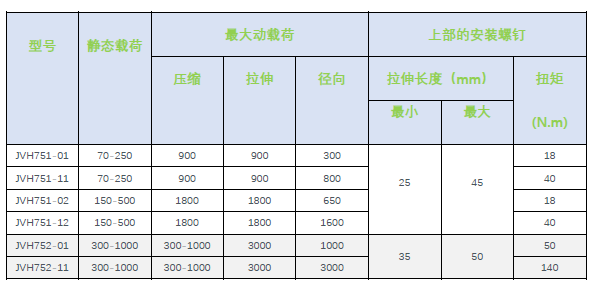

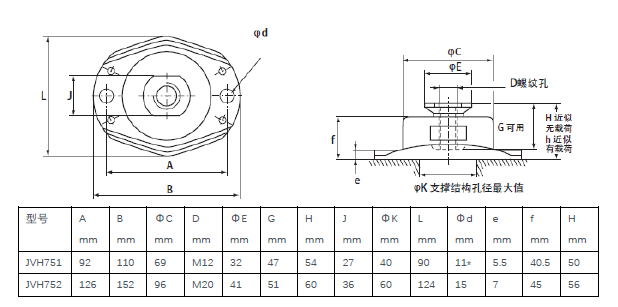

JVH751、JVH752
固有频率:15 - 25 Hz
描述:
JVH751 和JVH752 的结构为一压制的钢壳、基座和一个合金轴。其弹性体为不锈钢丝线垫;
钢质部分表面被喷涂。
应用:
在静态的轴向压缩载荷下,JVH751 和JVH752的固有频率为15-25Hz;
-11和-12版本因径向垫圈而被加固,可以吸收适当的水平动力。所以这类底座可以用作船上设备、
铁路/公路运输、公用工程(引擎、泵、发电机组、管道工程)或需固定于地面机器的减振支座。
运行特征:固定频率。固有频率下所允许的最大激励为:+/-0.4mm。共振态的放大系数为:<4。\
结构强度:对751,可承受最大载荷在压载方向上连续5 g 的加速度;对752则为连续10 g的加速度。
运行温度: - 70°C - + 300°C。
重量:
V1H751 : 0.75 kg V1H752 : 1.6 kg。
V318, V318-D
V118-MG,V118-DG
描述:
V118-DG 和 V318-D 有三个软垫
V118-MG 和 V318 有两个软垫
应用:
重型机械---如粉碎机、破碎机、倾斜压机、离心压机、印刷机、纺织机等;
旋转电机---如马达、发电机组、泵等;V118-DG和V318-D用于转速高于2000rpm,V118-MG和V318用于2500rpm以上的机器。
高架移动起重机---主体结构,驾驶舱等设备
尺寸:
运行参数:

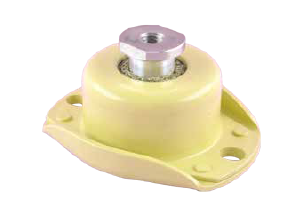

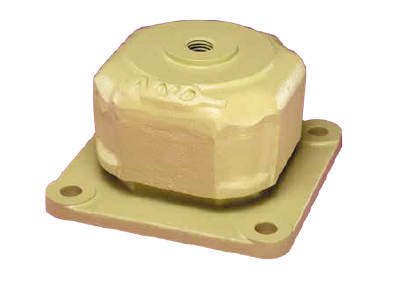

V1H5023、V1H5025
固有频率:
15 - 25 Hz
结构描述:
V1H5023和V1H5025底座结构为一铸铁外罩/基座。此基座上有四个安装孔。其弹性体为不锈钢丝垫。铸铁部件表面均已喷涂。

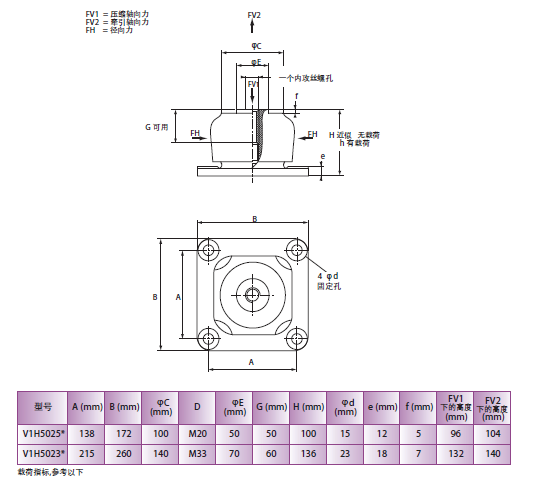

尺 寸:
应用范围:
机床的隔振:如研磨机、粉碎机、压机、印刷机、织布机等。旋转机器的隔振:转速在2500rmp以上的引擎、机组、泵等。航海设备:排气管、支管、锅炉、马达、机组、泵等的隔振。

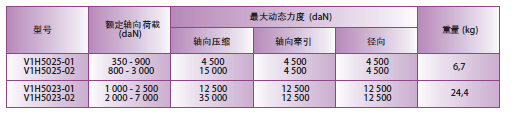

运行特征:
此悬挂的固有频率下所允许的最大激振幅为:+/-0.3mm。
此振幅下的固有频率为:
- 轴向- 径向} 15 -25 Hz 取决于荷载。
共振态时的放大系数:<4。
运行温度 : - 70°C - + 300°C。

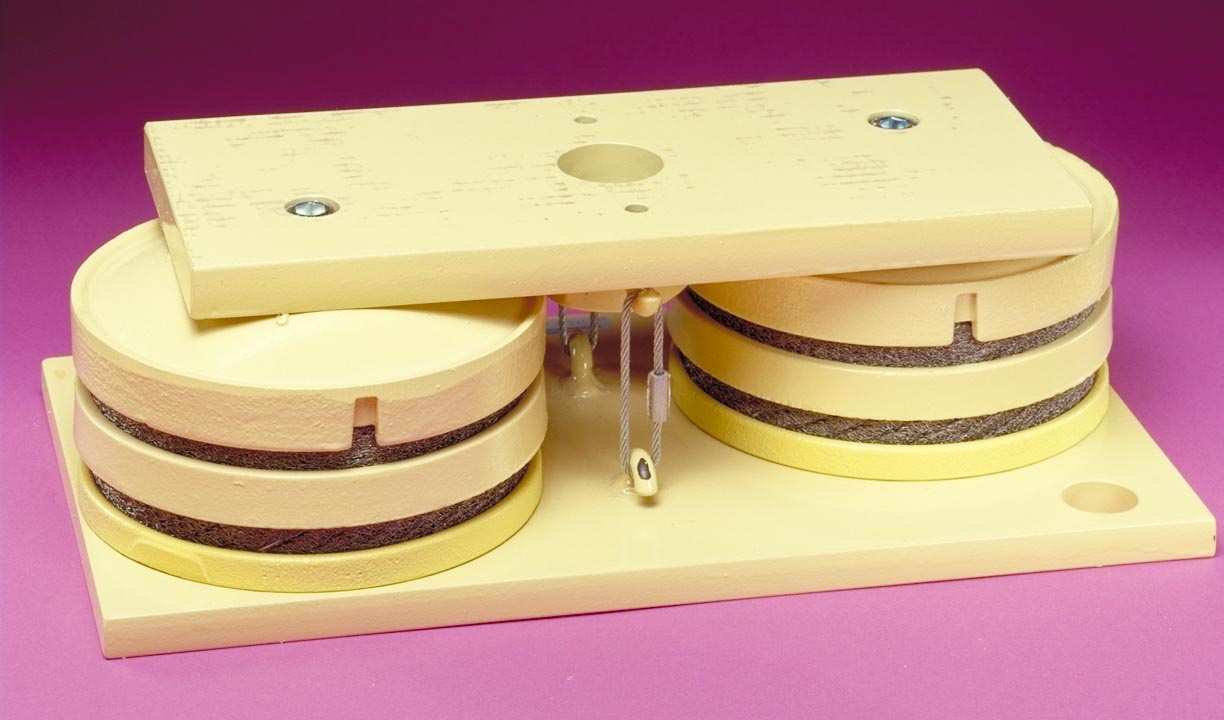

SP539-882 SP539-883
SP539-887 SP539-888
描述:
产品由2-3层金属丝垫叠加而成,可通过金属丝垫的层数调整产品固有频率,获得更好的减振效果;
圆锥形的不锈钢质软垫有助于径向载荷;
确保所悬挂设备有较高的稳定性;
应用:
金属切割或金属成型设备(压机、冲压机等)
大型旋转机械

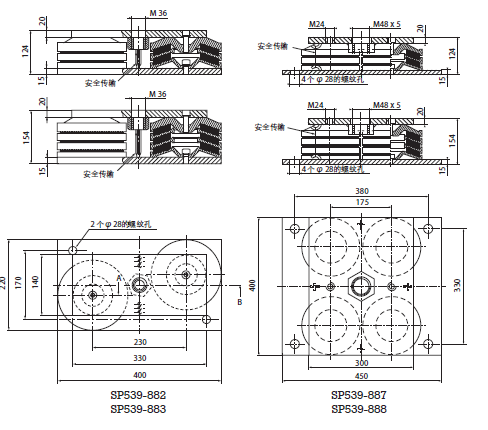

尺寸:

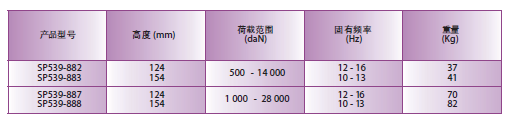

运行特征:

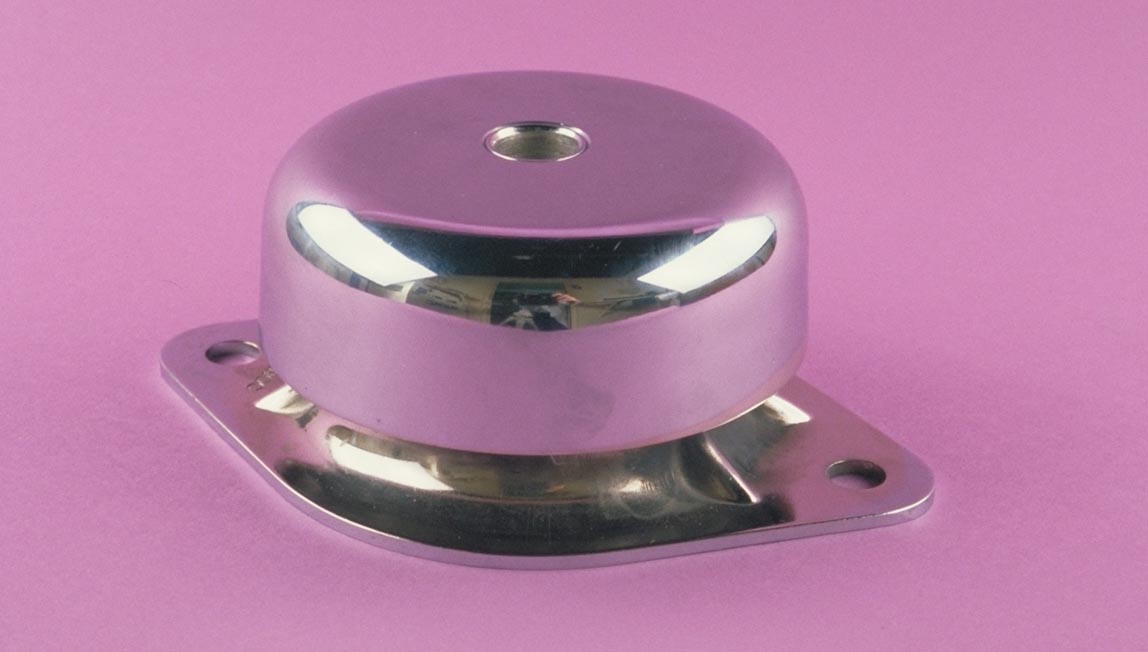

V1H-6000; V1H-6100
固有频率:12-18Hz
描述:
底座结构为基座+上盖+内陷的钢轴;材质有不锈钢或镀锌低碳钢;弹弹性部分分为不锈钢丝垫;钢质部分表面镀锌;
应用:
悬挂机器、电箱、管道、空调系统等。
即使在恶劣潮湿的环境和温度下,其金属结构也可以称呼搜时间的考验且在负载下保持其高度;其上盖的外形和上部的垫圈可以保证良好的径向和3g的结构强度,此特征使其适合用做军事地面车辆和船用设备减振支座。

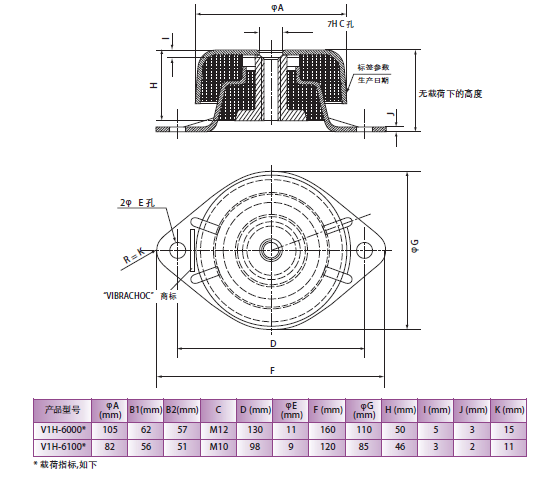

尺寸:

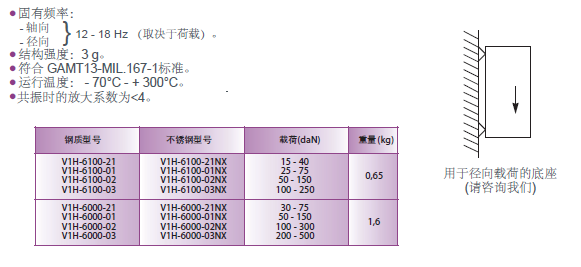

运行特征:
